Cięcie plazmowe to efektywna i precyzyjna metoda obróbki metali przewodzących prąd, powszechnie stosowana zarówno w warsztatach, jak i w zakładach produkcyjnych. Wybór odpowiedniej przecinarki plazmowej wymaga uwzględnienia wielu czynników, takich jak dostępne zasilanie, grubość i rodzaj materiału, a także charakter pracy – od okazjonalnych napraw po ciągłą produkcję przemysłową. W niniejszym artykule przedstawiamy kluczowe parametry i kryteria doboru urządzenia, które pozwolą zoptymalizować proces cięcia, zapewniając wysoką jakość krawędzi, stabilność pracy oraz ekonomię eksploatacji.
Charakterystyka procesu cięcia plazmowego i obszary zastosowania

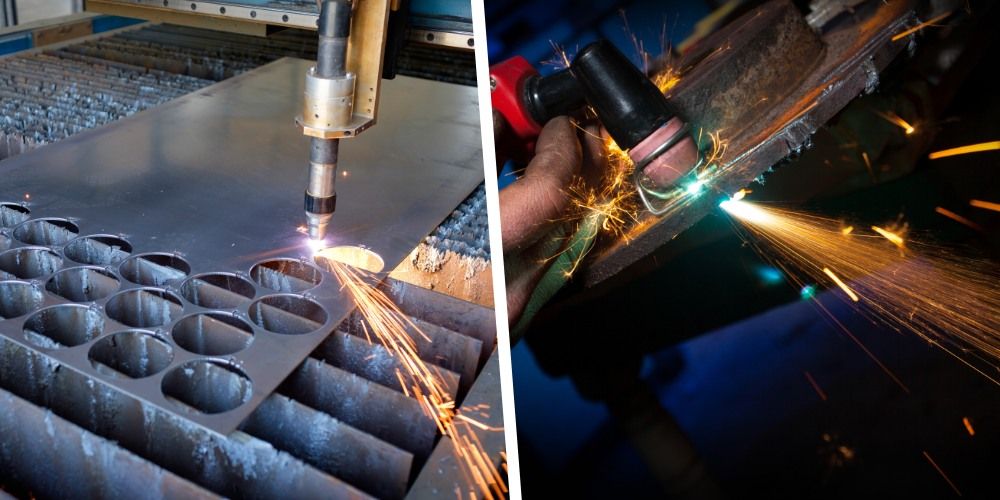

Cięcie plazmowe stanowi jedną z kluczowych metod termicznego rozdzielania metali przewodzących prąd, wykorzystywaną zarówno w produkcji, jak i pracach warsztatowych. W praktyce technologicznej stosuje się przecinarki plazmowe, które umożliwiają uzyskanie wąskiej szczeliny cięcia, ograniczonej strefy wpływu ciepła oraz wysokiej powtarzalności geometrii krawędzi. Proces polega na jonizacji gazu w strumieniu łuku elektrycznego oraz usunięciu roztopionego materiału przy użyciu sprężonego powietrza, co pozwala na precyzyjne przygotowywanie detali do dalszej obróbki lub spawania.
Technologia ta znajduje zastosowanie w produkcji konstrukcji stalowych, w działach utrzymania ruchu, warsztatach ślusarskich oraz serwisach naprawczych. Sprawdza się zarówno w cięciach prostoliniowych, jak i kształtowych, w stali konstrukcyjnej, nierdzewnej oraz aluminium.
Zasada działania układu plazmowego
Źródłem energii w przecinarce plazmowej jest inwertorowe źródło prądowe, stabilizujące parametry łuku elektrycznego w trakcie pracy. Łuk inicjowany pomiędzy elektrodą palnika a ciętym materiałem powoduje jonizację sprężonego powietrza przepływającego przez dyszę, w wyniku czego powstaje plazma o temperaturze sięgającej kilkunastu tysięcy stopni Celsiusza. Skoncentrowany strumień plazmy topi materiał w linii cięcia, a wypływające powietrze usuwa roztopiony metal ze szczeliny.
Układ roboczy obejmuje:
- źródło prądowe odpowiadające za stabilność charakterystyki łuku,
- palnik plazmowy wyposażony w elektrodę i dyszę formującą strumień,
- układ pneumatyczny doprowadzający i regulujący ciśnienie powietrza roboczego,
- przewód masowy zamykający obwód elektryczny i stabilizujący warunki jonizacji.
Na jakość krawędzi oraz trwałość elementów eksploatacyjnych bezpośrednio wpływają: czystość i ciśnienie powietrza, geometria i stan dyszy, jakość elektrody oraz utrzymanie stabilnych parametrów prądowych w trakcie całego procesu.

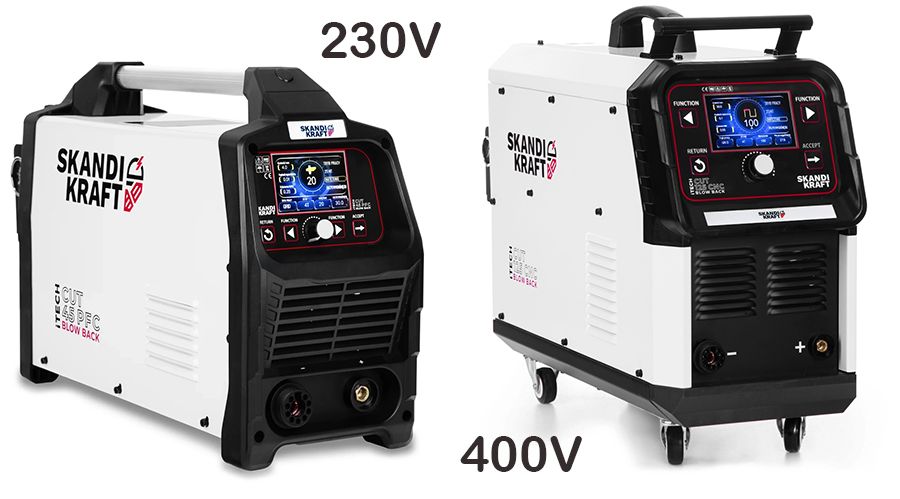

Przecinarki plazmowe 230V a 400V – kryteria doboru
Dobór przecinarki plazmowej wynika przede wszystkim z dostępnego zasilania, przewidywanego zakresu grubości cięcia oraz charakteru pracy. W środowiskach warsztatowych i serwisowych, gdzie liczy się mobilność oraz możliwość pracy w różnych lokalizacjach, stosowane są najczęściej urządzenia jednofazowe 230V. Zapewniają one efektywne cięcie elementów o grubości do ok. 8-14 mm, co odpowiada typowym potrzebom napraw, przeróbek konstrukcyjnych oraz obróbki detali na stanowiskach montażowych.
W zakładach produkcyjnych, konstrukcyjnych oraz w działach utrzymania ruchu, gdzie istotna jest powtarzalność procesu i praca w cyklu ciągłym, wykorzystuje się urządzenia trójfazowe 400V. Wyższy zapas mocy oraz stabilny cykl pracy umożliwiają cięcie materiałów o większych przekrojach, przy zachowaniu stałej prędkości posuwu i jakości krawędzi.
W kontekście praktycznego doboru warto zwrócić uwagę na przecinarki plazmowe, obejmujące zarówno kompaktowe modele warsztatowe, jak i rozwiązania przeznaczone do ciągłej obróbki w warunkach przemysłowych – co umożliwia dopasowanie urządzenia do specyfiki procesu technologicznego i obciążenia pracy.
Dobór urządzenia do grubości i rodzaju materiału
Kluczowym parametrem determinującym możliwości cięcia jest prąd roboczy (A), który wprost przekłada się na maksymalną grubość ciętego materiału oraz prędkość posuwu. W zastosowaniach warsztatowych urządzenia o prądzie 40-60 A pozwalają na efektywne cięcie blach konstrukcyjnych oraz elementów cienkościennych o grubości do ok. 10-14 mm. Jest to zakres typowy dla obróbki elementów montażowych, napraw blacharskich i lekkich konstrukcji stalowych.
Przy pracach obejmujących profile zamknięte, płaskowniki oraz elementy konstrukcyjne średnich przekrojów stosuje się urządzenia o prądzie 70-100 A. Zapewniają one wyższą stabilność łuku oraz możliwość zachowania powtarzalnej jakości krawędzi przy dłuższych odcinkach cięcia.
W procesach prowadzonych w cyklu ciągłym – np. w produkcji seryjnej konstrukcji stalowych, elementów maszynowych lub w działach utrzymania ruchu – wykorzystuje się przecinarki o prądzie 120 A i wyższym. Urządzenia te umożliwiają obróbkę detali o znacznej grubości przy zachowaniu stabilnego cyklu pracy i stałych parametrów posuwu.
Dobierając urządzenie, należy uwzględnić również rodzaj materiału (stal węglowa, nierdzewna, aluminium) oraz wymagania jakościowe wynikające z dalszych etapów procesu, takich jak przygotowanie krawędzi do spawania. Materiały o większej przewodności cieplnej (np. aluminium) wymagają wyższych prądów oraz stabilnego doprowadzenia sprężonego powietrza, co wpływa na dobór urządzenia oraz osprzętu pneumatycznego.
Przykładowe rozwiązania urządzeń w praktyce warsztatowej
W obróbce warsztatowej oraz pracach montażowych sprawdzają się kompaktowe przecinarki plazmowe przystosowane do zasilania jednofazowego, zapewniające stabilny łuk i możliwość pracy mobilnej. Rozwiązania oferowane przez Skandi Kraft są projektowane z myślą o zastosowaniach serwisowych, ślusarskich i naprawczych, gdzie liczy się powtarzalność parametrów cięcia oraz łatwość transportu urządzenia. Dostępność modeli o zróżnicowanym prądzie roboczym i cyklu pracy umożliwia dopasowanie konfiguracji do intensywności obciążenia, rodzaju materiału oraz wymagań procesu bez utraty jakości krawędzi.
Kluczowe parametry wpływające na jakość procesu
Na jakość i powtarzalność cięcia plazmowego wpływa kombinacja parametrów sprzętowych oraz warunków pracy. Jednym z istotnych elementów jest cykl pracy, który określa możliwość prowadzenia cięcia w sposób ciągły bez konieczności przerw technologicznych. Wyższy cykl pracy oznacza mniejszą przerwę między kolejnymi odcinkami cięcia oraz stabilniejszy przebieg procesu w zastosowaniach produkcyjnych.
Równie istotna jest konstrukcja palnika oraz dostępność części eksploatacyjnych. Palniki oparte na standardach IPT lub Trafimet umożliwiają łatwe serwisowanie, utrzymanie stałej geometrii dyszy oraz ograniczenie przestojów wynikających z wymiany elektrod i dysz roboczych.
Na stabilność łuku wpływa także układ pneumatyczny, a w szczególności jakość oraz ciśnienie powietrza roboczego. Wahania ciśnienia, zawilgocenie lub obecność cząstek oleju powodują przyspieszoną erozję dysz oraz niestabilność procesu, co pogarsza czystość i liniowość krawędzi cięcia. Dlatego w środowisku warsztatowym oraz produkcyjnym stosuje się układy filtracji i stabilizacji powietrza, które utrzymują stałe parametry medium oraz zapewniają właściwe warunki jonizacji w palniku.
W kontekście serwisowania i rozbudowy stanowiska istotne jest również złącze uchwytu (np. typu EURO), które umożliwia standaryzację palników, szybkie podłączenie osprzętu i ogranicza ryzyko przestojów wynikających z braku kompatybilnych elementów.
Wyposażenie dodatkowe
- Na efektywność i powtarzalność procesu cięcia plazmowego wpływa również odpowiednio dobrane wyposażenie dodatkowe. W przypadku wycinania otworów o kontrolowanej średnicy stosuje się cyrkle prowadzące, które stabilizują tor palnika i pozwalają zachować stałą geometrię krawędzi. Równie istotne jest utrzymywanie właściwego stanu elementów roboczych palnika – regularna wymiana dysz i elektrod ogranicza erozję łuku oraz zapewnia powtarzalność parametrów cięcia. W środowiskach warsztatowych i produkcyjnych stosuje się rozwiązania ułatwiające serwis i dostęp do części, czego przykładem są części eksploatacyjne uchwytów plazmowych, dostępne w zestawach pozwalających na utrzymanie ciągłości pracy i minimalizację przestojów.
- Dodatkowo, w pracy ciągłej oraz w środowiskach o zmiennym obciążeniu, istotne znaczenie ma osprzęt pneumatyczny dopasowany do zapotrzebowania urządzenia. Prawidłowo dobrana sprężarka, wraz z układami filtrującymi i stabilizującymi, wpływa bezpośrednio na stabilność łuku, jakość krawędzi oraz żywotność elementów palnika.
Podsumowanie i doradztwo techniczne
Wybór przecinarki plazmowej powinien wynikać z analizy rzeczywistych potrzeb procesowych. Kluczowe znaczenie mają: zakres grubości obrabianego materiału, charakter pracy (dorywczej lub prowadzonej w cyklu ciągłym), dostępne zasilanie oraz wymagania jakościowe związane z dalszą obróbką, np. przygotowaniem krawędzi do spawania. Dopasowanie urządzenia do warunków stanowiska roboczego oraz rodzaju wykonywanych operacji pozwala na uzyskanie stabilności łuku, właściwej geometrii cięcia i optymalizacji kosztów eksploatacyjnych.
W sytuacjach wymagających precyzyjnego dopasowania parametrów urządzenia, rodzaju palnika oraz konfiguracji osprzętu istotne jest oparcie decyzji na doświadczeniu praktyków pracujących z technologią cięcia w warunkach produkcyjnych. Bezpośrednie konsultacje z specjalistami Allweld pozwalają dobrać rozwiązanie adekwatne do specyfiki materiału, charakteru obciążenia i wymagań procesu. Takie podejście przekłada się na stabilność łuku, przewidywalność jakości krawędzi oraz kontrolę kosztów eksploatacyjnych w dłuższej perspektywie.
