Jednym z podstawowych wyzwań inżynierów i projektantów jest dopasowanie właściwości stali do specyficznych wymagań technicznych i eksploatacyjnych. Czy projekt wymaga materiału o dużej wytrzymałości na rozciąganie, czy może lepszym rozwiązaniem jest stal ulepszona cieplnie, oferująca wyjątkową odporność na ścieranie i zmęczenie? Odpowiedzi na te pytania nie są proste i wymagają zarówno wiedzy technicznej, jak i znajomości dostępnych materiałów. Celem tego artykułu jest szczegółowe omówienie dwóch kluczowych grup stali: konstrukcyjnej i stali do ulepszania cieplnego. Przyjrzymy się ich właściwościom, zastosowaniom oraz różnicom, a także przedstawimy praktyczne wskazówki dotyczące ich wyboru w zależności od potrzeb projektu.
Charakterystyka stali konstrukcyjnych
Definicja i podstawowe właściwości
Stal konstrukcyjna to grupa materiałów metalowych, które charakteryzują się dużą wytrzymałością, dobrą spawalnością i stosunkowo łatwą obróbką. W skład tej grupy wchodzą zarówno stale niestopowe, jak i stopowe, które stosowane są głównie w budownictwie oraz innych dziedzinach wymagających wysokiej wytrzymałości mechanicznej.
Klasyfikacja i oznaczenia według norm
Kluczową cechą stali konstrukcyjnych jest ich podział według norm europejskich (np. EN 10025), który obejmuje następujące klasy:
- S235: Stal o niskiej wytrzymałości, stosowana w konstrukcjach, które nie są narażone na duże obciążenia.
- S355: Popularna stal konstrukcyjna o średniej wytrzymałości, idealna do konstrukcji nośnych.
- S420 i S460: Gatunki stosowane w konstrukcjach o wysokiej wytrzymałości na rozciąganie, takich jak mosty czy wieżowce.
Typowe zastosowania w budownictwie i inżynierii
Stal konstrukcyjna znajduje zastosowanie w wielu obszarach:
- Budowa mostów i wiaduktów.
- Konstrukcje hal przemysłowych i magazynowych.
- Elementy nośne maszyn i urządzeń.
Jej wybór uzależniony jest od wymagań dotyczących nośności, odporności na warunki atmosferyczne oraz możliwości spawania i obróbki mechanicznej.
Charakterystyka stali do ulepszania cieplnego
Definicja i proces ulepszania cieplnego
Stal do ulepszania cieplnego to grupa stali konstrukcyjnych stopowych, które zostały zaprojektowane z myślą o uzyskaniu maksymalnej wytrzymałości mechanicznej oraz twardości poprzez obróbkę cieplną. Proces ulepszania cieplnego obejmuje dwa kluczowe etapy: hartowanie i odpuszczanie.
- Hartowanie polega na szybkim ochłodzeniu stali po podgrzaniu do temperatury austenityzacji, co skutkuje powstaniem twardej i wytrzymałej mikrostruktury martenzytu.
- Odpuszczanie to kolejny etap, w którym stal jest ponownie podgrzewana do niższej temperatury, co poprawia jej plastyczność i redukuje naprężenia wewnętrzne.
Właściwości mechaniczne po ulepszaniu
Ulepszanie cieplne znacząco zmienia właściwości mechaniczne stali. Najważniejsze z nich to:
- Twardość: Wyższa niż w przypadku stali konstrukcyjnych niestopowych.
- Odporność na zmęczenie materiału: Kluczowe w elementach narażonych na cykliczne obciążenia.
- Odporność na ścieranie: Szczególnie istotna w przypadku elementów pracujących w trudnych warunkach eksploatacyjnych.
Przykłady popularnych gatunków stali do ulepszania:
- C45: Powszechnie stosowana stal w produkcji wałów, osi i kół zębatych.
- 42CrMo4: Gatunek o wysokiej wytrzymałości i odporności na zmęczenie, używany w częściach maszyn o dużym obciążeniu.
- 34CrNiMo6: Idealny do pracy w ekstremalnych warunkach, takich jak przemysł lotniczy czy energetyczny.
Przykłady zastosowań w przemyśle maszynowym
Stale do ulepszania cieplnego są niezastąpione w wielu branżach, w tym:
- Przemysł motoryzacyjny: Wały napędowe, osie, elementy zawieszenia.
- Maszyny budowlane: Przekładnie, koła zębate, części robocze koparek i ładowarek.
- Energetyka: Wały turbin, części generatorów.
Porównanie stali konstrukcyjnych i stali do ulepszania
Różnice w składzie chemicznym
Stale konstrukcyjne zwykle mają prosty skład chemiczny z przewagą żelaza i niewielką ilością węgla (do 0,22%), co czyni je łatwiejszymi w spawaniu i obróbce. Natomiast stale do ulepszania są wzbogacone o pierwiastki stopowe, takie jak chrom, molibden czy nikiel, które poprawiają ich właściwości mechaniczne po obróbce cieplnej.
Porównanie właściwości mechanicznych
- Wytrzymałość: Stale do ulepszania osiągają znacznie wyższą wytrzymałość na rozciąganie dzięki procesom hartowania i odpuszczania.
- Twardość: Wyższa w przypadku stali ulepszonych, co czyni je bardziej odpornymi na zużycie.
- Plastyczność: Stale konstrukcyjne są bardziej plastyczne, co jest korzystne w zastosowaniach, gdzie materiał musi ulegać odkształceniom bez pękania.
Analiza kosztów i dostępności
Stale konstrukcyjne są bardziej ekonomiczne i łatwiej dostępne na rynku, co czyni je popularnym wyborem w standardowych projektach budowlanych. Z kolei stale do ulepszania wymagają bardziej zaawansowanych procesów obróbki, co podnosi ich koszt, ale zapewnia unikalne właściwości.
Tabela porównawcza
| Cechy | Stal konstrukcyjna | Stal do ulepszania |
|---|---|---|
| Wytrzymałość | Średnia | Wysoka |
| Twardość | Średnia | Bardzo wysoka |
| Spawalność | Bardzo dobra | Ograniczona |
| Odporność na zmęczenie | Niska | Wysoka |
| Koszt | Niższy | Wyższy |
Kryteria wyboru odpowiedniego rodzaju stali
Analiza wymagań projektowych
Wybór odpowiedniego rodzaju stali powinien zaczynać się od szczegółowej analizy wymagań projektu. Należy uwzględnić następujące aspekty:
- Rodzaj obciążeń: Czy konstrukcja będzie poddawana stałym, zmiennym, czy dynamicznym obciążeniom? Dla obciążeń dynamicznych stal do ulepszania, np. 42CrMo4, może być lepszym wyborem ze względu na wyższą odporność na zmęczenie.
- Przeznaczenie: Konstrukcje nośne budynków mogą z powodzeniem korzystać z tańszych stali konstrukcyjnych, takich jak S235 czy S355, podczas gdy wały maszyn wymagają stali ulepszonych cieplnie.
Warunki eksploatacji i środowisko pracy
Środowisko, w którym stal będzie używana, ma kluczowe znaczenie dla wyboru materiału:
- Ekspozycja na korozję: W konstrukcjach zewnętrznych bardziej odpowiednia będzie stal konstrukcyjna z powłokami antykorozyjnymi lub stal ulepszana o odpowiednim składzie chemicznym.
- Temperatura pracy: Stale do ulepszania są bardziej odporne na działanie wysokich temperatur w porównaniu ze stalami konstrukcyjnymi.
- Odporność na zużycie: Jeśli stal będzie poddawana działaniu sił ściernych (np. w przekładniach), stal ulepszona cieplnie okaże się bardziej efektywna.
Wymagania normatywne i regulacyjne
Wybór stali musi być zgodny z obowiązującymi normami i regulacjami technicznymi.
- Normy dla stali konstrukcyjnej: EN 10025, która klasyfikuje gatunki takie jak S235, S355.
- Normy dla stali do ulepszania: EN 10083, obejmująca stale stopowe i niestopowe do ulepszania cieplnego.
Spełnienie wymagań normatywnych jest kluczowe, szczególnie w projektach infrastrukturalnych czy maszynowych, gdzie bezpieczeństwo jest priorytetem.
Aspekty ekonomiczne i logistyczne
- Koszt materiału: Stale konstrukcyjne są bardziej ekonomiczne, dlatego są wybierane w projektach o ograniczonym budżecie. Stale do ulepszania, mimo wyższych kosztów, oferują większą trwałość i wydłużają żywotność komponentów, co może zmniejszyć koszty eksploatacyjne.
- Dostępność: Stale konstrukcyjne są łatwiej dostępne na rynku, co przyspiesza realizację projektów. W przypadku stali do ulepszania należy uwzględnić czas potrzebny na ich obróbkę cieplną.
- Możliwość obróbki: Stale konstrukcyjne są łatwiejsze w spawaniu i cięciu, co zmniejsza koszty produkcji. Stale do ulepszania wymagają precyzyjnych technologii, takich jak hartowanie, co zwiększa koszty obróbki.
Przykładowe pytania pomocnicze
- Jakie są kluczowe właściwości mechaniczne wymagane w projekcie?
- Czy stal będzie pracować w środowisku korozyjnym lub wysokotemperaturowym?
- Czy budżet projektu uwzględnia koszty obróbki cieplnej?
Odpowiedzi na te pytania pomogą inżynierom dokonać świadomego wyboru odpowiedniego rodzaju stali.
Przykłady zastosowań i studia przypadków

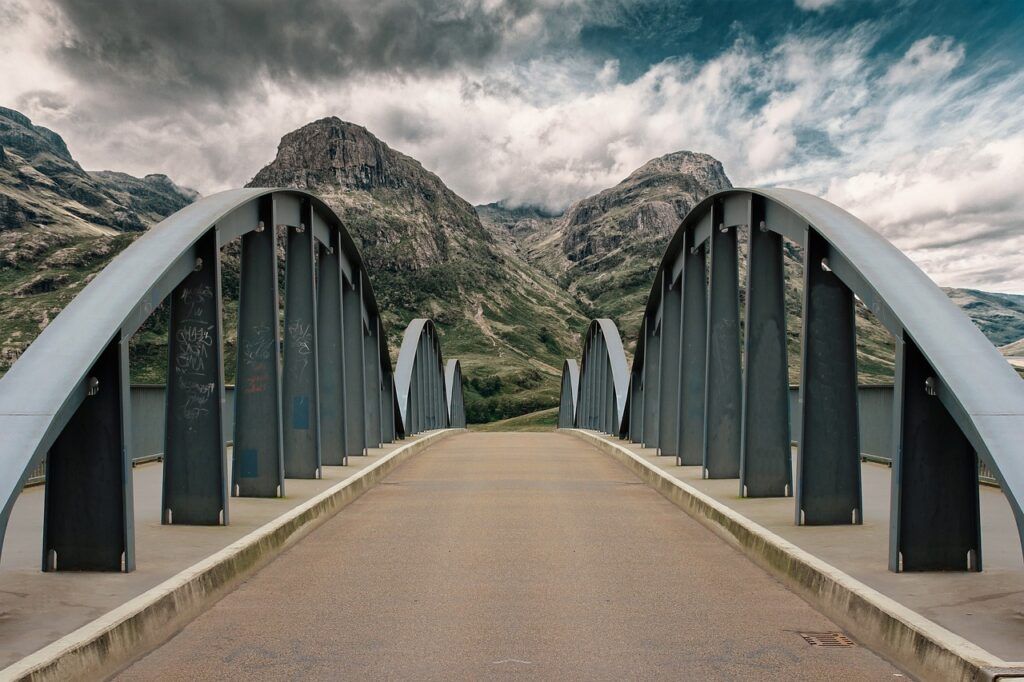

Dobór stali konstrukcyjnej w budowie mostu
Projekt budowy mostu stalowego wymagał zastosowania materiału o wysokiej wytrzymałości i dobrej odporności na warunki atmosferyczne. Wybrano stal konstrukcyjną S355, której właściwości zapewniły odpowiednią nośność i łatwość spawania. Most, dzięki odpowiedniej ochronie antykorozyjnej, spełnia wymagania trwałości na co najmniej 50 lat użytkowania.
Wykorzystanie stali do ulepszania w produkcji wałów napędowych
W fabryce maszyn rolniczych wały napędowe poddawane były cyklicznym obciążeniom oraz działaniu sił ściernych. Stal 42CrMo4, ulepszona cieplnie, okazała się idealnym wyborem, oferując wysoką odporność na zużycie oraz długą żywotność elementów w trudnych warunkach eksploatacyjnych.
Analiza decyzji materiałowych w projektach inżynierskich
Podczas budowy wielopoziomowego parkingu w warunkach nadmorskich wykorzystano stal konstrukcyjną z dodatkowymi zabezpieczeniami antykorozyjnymi. Z kolei w elementach mechanicznych, takich jak ruchome platformy, zastosowano stal do ulepszania cieplnego, aby zapewnić ich trwałość w wymagającym środowisku.
Wpływ obróbki cieplnej na właściwości stali
Proces hartowania i odpuszczania
Hartowanie i odpuszczanie to dwa kluczowe procesy w obróbce cieplnej, które odgrywają znaczącą rolę w kształtowaniu właściwości stali do ulepszania.
- Hartowanie polega na podgrzaniu stali do temperatury austenityzacji, a następnie jej szybkim schłodzeniu w wodzie, oleju lub gazie. Proces ten powoduje utwardzenie mikrostruktury poprzez przemianę austenitu w martenzyt, co zwiększa twardość i wytrzymałość stali.
- Odpuszczanie odbywa się poprzez ponowne podgrzanie stali do określonej temperatury i jej powolne chłodzenie. Ten proces redukuje naprężenia wewnętrzne, zwiększa plastyczność oraz poprawia odporność na pękanie.
Zmiany mikrostruktury i ich konsekwencje
Procesy hartowania i odpuszczania znacząco zmieniają mikrostrukturę stali, dostosowując jej właściwości do wymagań projektowych:
- Twardość i odporność na zużycie: Dzięki hartowaniu stal zyskuje strukturę martenzytyczną, która zwiększa jej odporność na ścieranie.
- Elastyczność i wytrzymałość zmęczeniowa: Odpuszczanie redukuje kruchość, umożliwiając stalom pracę pod zmiennymi obciążeniami bez ryzyka pękania.
Praktyczne wskazówki dotyczące obróbki cieplnej
- Wybór odpowiedniej temperatury odpuszczania zależy od pożądanych właściwości mechanicznych. Wyższe temperatury zwiększają plastyczność, ale obniżają twardość.
- Precyzyjna kontrola procesu obróbki cieplnej jest kluczowa dla osiągnięcia oczekiwanych parametrów technicznych.
Jakie są główne różnice między stalą S355 a 42CrMo4?
S355 to stal konstrukcyjna o średniej wytrzymałości, łatwa w obróbce i stosunkowo tania. 42CrMo4 jest stalą do ulepszania cieplnego, charakteryzującą się znacznie wyższą wytrzymałością i odpornością na zmęczenie.
Czy stal konstrukcyjna może być ulepszana cieplnie?
Nie jest to standardowe zastosowanie, ponieważ stale konstrukcyjne, takie jak S235 czy S355, nie zawierają pierwiastków stopowych potrzebnych do skutecznego ulepszania cieplnego.
Jakie są koszty ulepszania cieplnego stali?
Koszty zależą od gatunku stali, wymaganej temperatury hartowania i odpuszczania, a także od skali produkcji. Dodatkowy koszt obróbki cieplnej może być jednak zrekompensowany przez dłuższą żywotność elementów.
Kiedy stal konstrukcyjna, a kiedy stal do ulepszania?
Dobór odpowiedniego rodzaju stali to kluczowy element procesu projektowego, który wpływa zarówno na trwałość konstrukcji, jak i jej efektywność kosztową.
- Stal konstrukcyjna jest najlepszym wyborem dla projektów wymagających prostoty, ekonomiczności i łatwości w obróbce. Idealnie sprawdza się w konstrukcjach nośnych budynków, mostów czy hal magazynowych.
- Stal do ulepszania należy wybrać w przypadku elementów narażonych na duże obciążenia dynamiczne, zużycie lub pracę w ekstremalnych warunkach. Dzięki procesom hartowania i odpuszczania osiąga ona parametry, które są kluczowe w przemyśle motoryzacyjnym, maszynowym i energetycznym.
Ostateczna decyzja powinna być podjęta na podstawie analizy wymagań technicznych, środowiskowych i ekonomicznych projektu. Dla klientów, którzy potrzebują wsparcia w wyborze odpowiedniego materiału, Alfa-Tech oferuje szeroki asortyment stali konstrukcyjnych i do ulepszania, a także fachowe doradztwo techniczne, więcej danych w linku https://www.alfa-tech.com.pl/kontakt-alfa-tech/
Wybrane gatunki stali do ulepszania wraz z krótką charakterystyką
- 40HNMA (AISI 4340, 1.6565)
Stal chromowo-niklowo-molibdenowa o wysokiej wytrzymałości i dobrej hartowności. Stosowana na mocno obciążone części maszyn, takie jak wały, osie i elementy konstrukcyjne. - 30HGSA (30ChGSA)
Stal manganowo-krzemowo-chromowa o znacznej hartowności, pozwalającej na osiągnięcie optymalnych właściwości mechanicznych przy grubościach do 60 mm po hartowaniu w oleju. Wykorzystywana w przemyśle motoryzacyjnym i lotniczym. - 36NiCrMo16 (1.6773)
Stal niklowo-chromowo-molibdenowa o wysokiej wytrzymałości i dobrej ciągliwości. Przeznaczona na mocno obciążone części maszyn, takie jak wały turbin, korbowody i elementy silników spalinowych. - 39NiCrMo3 (1.6510)
Stal chromowo-niklowo-molibdenowa o dobrej hartowności i wytrzymałości. Stosowana na części maszyn narażone na duże obciążenia, takie jak wały, osie i elementy przekładni. - 30HGSNA (30ChGSN2A)
Stal manganowo-krzemowo-chromowo-niklowo-aluminiowa o wysokiej wytrzymałości i odporności na zużycie. Wykorzystywana w przemyśle lotniczym i motoryzacyjnym na silnie obciążone części. - 45HN (45ChN)
Stal chromowo-niklowa charakteryzująca się małymi odkształceniami przy hartowaniu. Nadaje się do hartowania powierzchniowego i jest stosowana na części narażone na zużycie, takie jak wały i osie. - 37HS (38ChS)
Stal chromowo-krzemowa o dobrej wytrzymałości i hartowności. Stosowana w budowie maszyn ciężkich i średnich, na śruby, czopy, wały i osie. - 12HN3A (12ChN3A, 1.5752)
Stal chromowo-niklowa przeznaczona na części i podzespoły maszyn o średnich przekrojach, szczególnie obciążone, takie jak części silników spalinowych i sprzętu lotniczego. - 30H2N2M (30CrNiMo8, 1.6580)
Stal chromowo-niklowo-molibdenowa o wysokiej wytrzymałości, stosowana do wyrobu części maszyn bardzo silnie obciążonych o przekroju do 250 mm, takich jak wały napędowe i korbowe. - 45HNMF (45HNMFA)
Stal chromowo-niklowo-molibdenowo-wanadowa o bardzo dużej hartowności przy grubościach do 170 mm. Stosowana na mocno obciążone części maszyn, jednak jej spawalność jest ograniczona. - 40H2MF (40HMFA)
Stal chromowo-molibdenowo-wanadowa stosowana w przemyśle motoryzacyjnym do produkcji części mocno obciążonych, takich jak przekładnie, wały korbowe i osie. Może być również stosowana na części pracujące przy podwyższonych i bardzo niskich temperaturach. - 20HM
Stal chromowo-molibdenowa stosowana na części turbin parowych, takie jak wirniki o średnicy do 300 mm, osie, wałki i tarcze, pracujące w temperaturze do 550°C. Spawalność tej stali jest ograniczona. - 40HN
Stal chromowo-niklowa o dobrej hartowności i wytrzymałości, stosowana na części maszyn narażone na duże obciążenia, takie jak wały i osie. - 30H2N2M (1.6580, 30CrNiMo8)
Stal chromowo-niklowo-molibdenowa o wysokiej wytrzymałości, stosowana do wyrobu części maszyn bardzo silnie obciążonych, takich jak wały napędowe i korbowe.
Poniżej wybrane gatunki stali konstrukcyjnych wraz z ich charakterystyką i typowymi zastosowaniami:
- S275JR
Stal konstrukcyjna o minimalnej granicy plastyczności 275 MPa. Charakteryzuje się dobrą spawalnością i umiarkowaną wytrzymałością. Stosowana w budownictwie ogólnym, na elementy takie jak belki, kolumny i ramy. - S355J2
Stal o podwyższonej wytrzymałości z minimalną granicą plastyczności 355 MPa oraz ulepszonymi właściwościami udarnościowymi w niskich temperaturach. Idealna do konstrukcji mostowych, dźwigów i innych obiektów narażonych na dynamiczne obciążenia. - S420NL
Stal o wysokiej wytrzymałości i niskiej temperaturze przejścia, co zapewnia dobrą udarność w niskich temperaturach. Wykorzystywana w konstrukcjach mostowych, wieżach wiatrowych i innych wymagających wysokiej wytrzymałości i odporności na niskie temperatury. - S500MC
Stal drobnoziarnista o wysokiej wytrzymałości i doskonałej formowalności. Stosowana w przemyśle motoryzacyjnym do produkcji elementów nośnych pojazdów, takich jak ramy i podwozia. - S700MC
Stal o bardzo wysokiej wytrzymałości i dobrej spawalności. Wykorzystywana w konstrukcjach wymagających redukcji masy przy zachowaniu wysokiej nośności, np. w produkcji ciężarówek i przyczep. - S890QL
Stal o ekstremalnie wysokiej wytrzymałości, z minimalną granicą plastyczności 890 MPa. Używana w specjalistycznych aplikacjach, gdzie wymagana jest maksymalna wytrzymałość przy minimalnej masie, np. w konstrukcjach lotniczych i pojazdach specjalnych. - S960QL
Stal o ekstremalnie wysokiej wytrzymałości, z minimalną granicą plastyczności 960 MPa. Używana w specjalistycznych aplikacjach, gdzie wymagana jest maksymalna wytrzymałość przy minimalnej masie, np. w konstrukcjach lotniczych i pojazdach specjalnych. - S235JRH
Stal konstrukcyjna o minimalnej granicy plastyczności 235 MPa, przeznaczona do zastosowań w konstrukcjach spawanych i nitowanych. Charakteryzuje się dobrą spawalnością i plastycznością. - S355J0
Stal o podwyższonej wytrzymałości z minimalną granicą plastyczności 355 MPa oraz dobrą udarnością w temperaturze 0°C. Stosowana w konstrukcjach budowlanych i inżynieryjnych narażonych na umiarkowane obciążenia. - S460M
Stal o wysokiej wytrzymałości, termomechanicznie walcowana, z minimalną granicą plastyczności 460 MPa. Wykorzystywana w konstrukcjach mostowych, wieżach wiatrowych i innych wymagających wysokiej wytrzymałości i odporności na niskie temperatury.
Każdy z tych gatunków stali konstrukcyjnych został zaprojektowany z myślą o specyficznych zastosowaniach, uwzględniając wymagania dotyczące wytrzymałości, spawalności i odporności na warunki środowiskowe. Wybór odpowiedniego gatunku stali jest kluczowy dla zapewnienia bezpieczeństwa i trwałości konstrukcji.
